Anvendelse

Med dette UniLock interface kan man anvende Idesco læsere med Wiegand output i et UniLock adgangskontrolsystem.

Interfaceprintet understøtter Idesco læsere med nøgleaflæsning og med PIN-kode tastatur, som således kan parallelkobles med standard UniLock læsere på samme låsecomputer.

Features

Tilslut Idesco Access 8 CD slim 2.0 mv. til UniLock

Overvåget forbindelse til LS10

nterfaceprintet er monteret som en standard ”læser” på en låsecomputer, hvor interfaceprintet omdanner Wiegand data til en standard UniLock nøglekode eller tastetryk og sender disse til låsecomputeren.

Interfaceprintet er pt. afprøvet med Idesco læser:

Access 8 CD slim 2.0 (fungerer sandsynligvis også med andre modeller)

  • Serienummer 241014 og mindre (gammel hardware).
  • Serienummer større end 241014 (ny hardware).

Interfaceprintet kan helt ekstraordinært styre læserens grønne og røde lysdiode.

Interfaceprintet forsynes direkte fra låsecomputeren og kan monteres i samme montagekasse. Interfaceprintet indeholder flere lysdioder til at vise aktuel status.

Konfiguration af Idesco læsere ses i manual for interfaceprintet.

Interfaceprint
Forsyning: 10-14 VDC, 90 mA
Indgange (J11): 3 stk. TTL (lysdioder)
Udgange (J11): 2 stk. åben kollektor (data)
Stel (J7): 1 stk..
Forsyning (J7): 10-14VDC
Indgange: 2 stk. intern pull-up til 5 VDC (data)
Udgange: 3 stk.
Særligt: Overvåget dataforbindelse (LS10)
Størrelse: 110 x 80 x 30 mm, 60 g
Emballage
Størrelse: 220 x 110 x 40 mm
Vægt: 0.05 kg
Materiale: Bølgepapkarton fefco 0427, EU kode: PAP20
Genbrugspct.: 90-98%
CO2e: 0,05485 kg
Bortskaffelse: Papir/pap

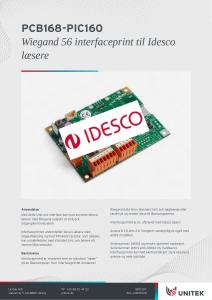

Wiegand 56 interfaceprint til Idesco læsere produktblad

Wiegand-56-interfaceprint-til-Idesco-læsere-produktblad.pdf

Produktdatablad for Wiegand 56 interfaceprint til Idesco læsere

Download

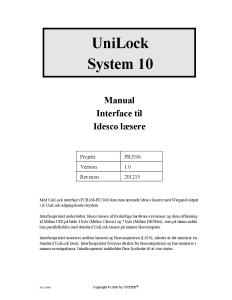

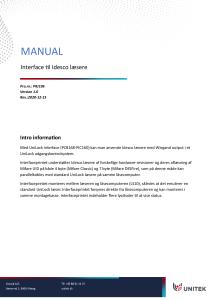

Manual for interface til Idesco læsere

man-pcb168-pic160-Idesco-læsere.pdf

Installations- og brugsmanual for Wiegand 56 bit interface til Idesco læsere

Download

Eksisterende Idesco læsere kan omkonfigureres ved at holde et Idesco konfigurationskort foran læseren indtil afsluttende lys/lyd indikering. Kontakt Idesco for at anskaffe korrekt konfigurationskort, hvor minimum et af de eksisterende læseres serienummer skal oplyses.

PCB168-PIC160

Wiegand 56 interfaceprint til Idesco læsere

Understøtter flere Idesco læsere
