Anvendelse
Med Unitek OSDP Interface kan alle fabrikanters OSDP-læsere anvendes i et UniLock adgangskontrolsystem.
Interfaceprintet anvendes som bindeled mellem en Unitek LS10 låsecomputer og OSDP-kompatible læsere. OSDP læsere kommer således til at optræde som standard UniLock læsere uden øvrig konfiguration.
Kommunikationen med OSDP-læsere er krypteret jf. OSDP specifikationen.
OSDP-læsere kan anvendes sammen med øvrige læseteknologier i UniLock-systemet, afhængigt af installationens opbygning og den valgte UniLock-konfiguration.
Features
Plug'n play idriftsættelse
Overvågning af alle læsere
Alle OSDP kompatible læsere understøttes
Understøtter OSDP v2.2.2
Styring af display-tekster

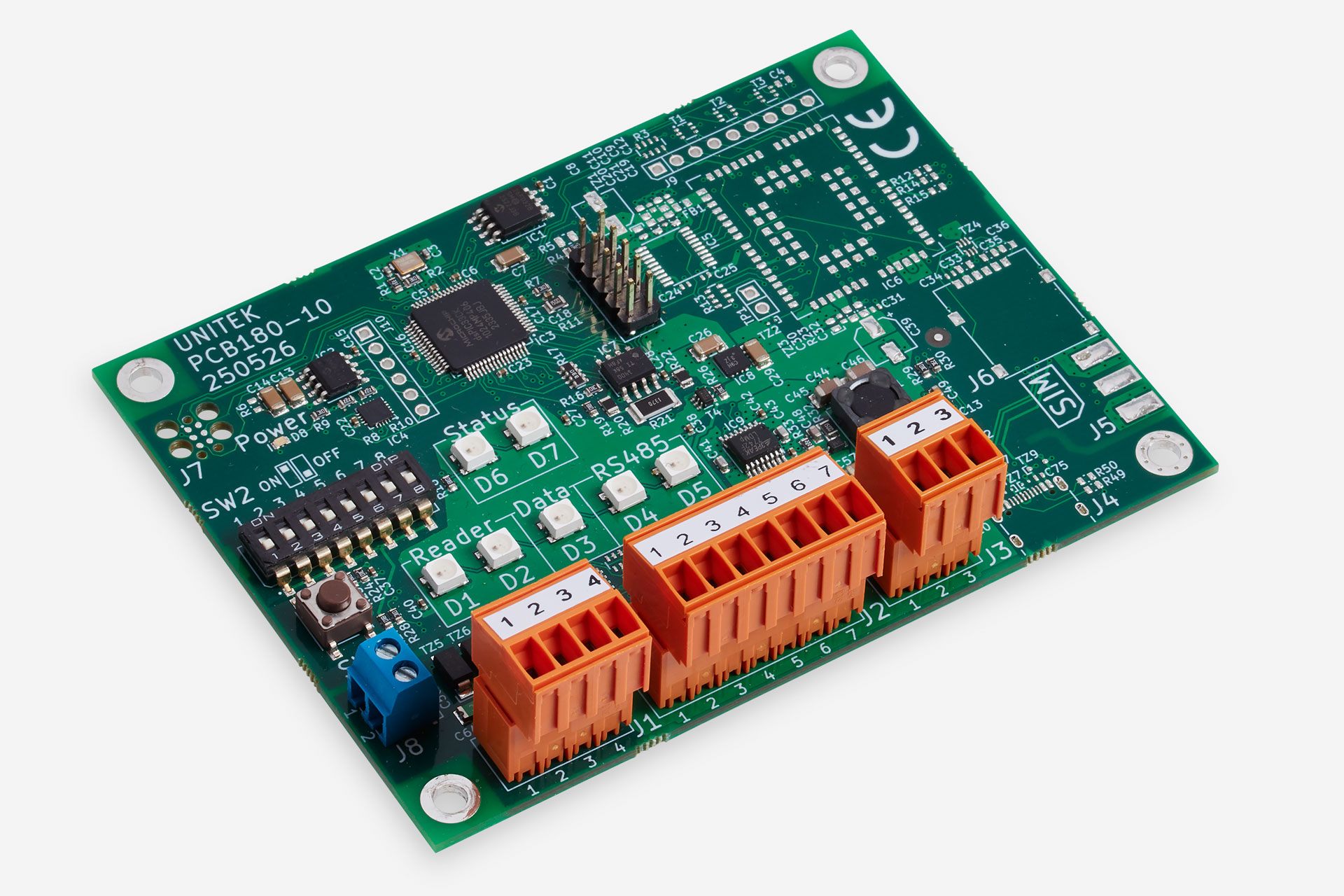

Interfaceprintet monteres mellem låsecomputeren og OSDP-læserne. Interfaceprintet forsynes fra låsecomputeren og placeres typisk i samme montagekasse som låsecomputeren.
OSDP-læserne kan forsynes fra interfaceprintet eller fra ekstern forsyning, afhængigt af læserens strømforbrug, kabellængde og installationens opbygning.
Interfaceprintet kommunikerer med låsecomputeren, så låsecomputeren kan overvåge og signalere online/offline/sabotage for selve interfaceprintet og alle tilsluttede OSDP læsere. Dette vises i pc-programmet og kan videresendes til kontrolcentral.
Interfaceprintet understøtter OSDP v2.2.2 og OSDP Secure Channel. Secure Channel anvendes til krypteret kommunikation mellem interfaceprintet og OSDP-læseren. Forhandling af krypteringsnøgler (Install mode) aktiveres sikkerhedsmæssigt kun kortvarigt med knaptryk.
Overførsel af kortdata og tastaturinput samt LED-visning, buzzerfunktioner og eventuel display-visning afhænger af den tilsluttede OSDP-læsers muligheder.
| Interfaceprint | |
| Interface 1 (J1): | OSDP læsere |
|---|---|
| Forsyning ud: | Forsyning interface 2 |
| Kommunikation: | Standard RS485 |
| OSDP version: | 2.2.2 |
| Antal samtidige læsere: | 4 stk. |
| Interface 2 (J2): | Til LS10 |
| Forsyning: | 9-26 VDC, 0,5 W (eget forbrug) |
| Indgange: | 3 stk. TTL (lysdioder) |
| Udgange: | 2 stk. åben kollektor (data) |
| Særligt: | Overvåget dataforbindelse, Overvåget tamper/sabotage |
| Interface 3 (J3): | Isoleret standard RS485 |
| Interface 4 (J8): | Tamper-switch indgang |
| Temperaturområde: | -30... +70°C |
| Luftfugtighed: | 0... 95%RH (ikke kondenserende) |
| Sikret intern opbevaring: | Common Criteria EAL6+ |
| Størrelse: | 110 x 80 x 30 mm, 35 g |
| Emballage | |
| Størrelse: | 220 x 110 x 40 mm |
| Vægt: | 0.05 kg |
| Materiale: | Bølgepapkarton fefco 0427 EU kode: PAP20 |
| Genbrug: | 90-98 % |
| CO2e: | 0.05485 kg |
| Bortskaffelse: | Papir/pap |
