Anvendelse

Låsecomputerens anvendes til, helt decentralt, at styre adgangskontrollen i et kontrolpunkt (dør), også kaldet et k-punkt.

Låsecomputeren er en selvstændigt fungerende enhed, som indeholder alle nødvendige informationer for at styre kontrolpunktet. Informationer modtages via kommunikationsforbindelsen fra UniLock pc-programmet.

Der kan tilsluttes både indlæser og udlæser, med overvågning af op til 8 læsere på samme tid. Det er muligt at parallelkoble flere læsere, så mange forskellige læseteknologier kan anvendes samtidigt i samme k-punkt.

Alle hændelser logges i låsecomputeren, hvorfra UniLock pc-programmet henter logningerne og gemmer dem til senere brug.

Features

Forsyning med 230V eller 12/24 VDC

RS485 kommunikation

Overvågning af læsere

Tilslutning af indlæsere og udlæsere

Låsecomputeren er robust opbygget, har stor immunitet over for elektrisk støj, og er derved meget velegnet til brug i industrielle miljøer. Printet er testet og CE-mærket efter de strengeste krav i EMC-direktivet.

Via låsecomputerens kommunikationsport kan op til 65.000 enheder udveksle data med hinanden og en pc. Låsecomputere fås med kommunikationsforbindelse til RS485 eller både RS485 og Ethernet.

Som standard kan låsecomputeren indeholde op til 2.500 nøgler (personer) og dette kan udvides til 65.000 nøgler.

Låsecomputeren indeholder egen strømforsyning, som kan forsyne både lås, læsere og andet eksternt udstyr samt oplade det tilsluttede backupbatteri. Ved total strømsvigt beskytter et indbygget batteri data i op til 10 år.

Låsecomputeren kan leveres i metalkasse, plastkasse eller på aluminiumsplade til tavlemontage og til DIN-skinnemontage i fx en UG12 el-tavle. Alle forbindelser er forsynet med aftagelige kvalitetsklemmer.

Denne låsecomputer anvender RS485 kommunikation og forsynes med 230 VAC. 12 VDC og 24 VDC forsyning er også mulig.

Alle låsecomputerens forbindelser er galvanisk adskilt fra RS485 forbindelsen, så der ikke opstår problemer med fejlstrømme.

LS10-230V
Udgange: 8 stk. åben kollektor, max 0,5A, max 30V 3 stk. 5V, 25mA (lysdiode)
Indgange: 8 stk. høj: >7V, lav: <2V, intern pull down 3 stk. 5V-TTL (overvåget clock/data til læsere)
Arbejdsområde: -15... +45°C
CE-godkendelse: Emission EN 50081-1 Immunitet EN 50082-2 Immunitet EN 50130
Seriel: 2-ledet RS485, half-duplex, galvanisk adskilt, transientbeskyttet
Forsyning ind:
VAC: 230VAC, max 30VA
VDC: 12 eller 24VDC (eget middelforbrug: 2,5W)
Forsyning ud:
12 VDC (13,7 VDC): 1,0A
24 VDC: 0,8A
Størrelse: 217 x 112 x 45 mm, 0,9 kg
Emballage
Størrelse: 220 x 110 x 40 mm
Vægt: 0.05 kg
Materiale: Bølgepapkarton fefco 0427, EU kode: PAP20
Genbrugspct.: 90-98 %
CO2e: 0.05485 kg
Bortskaffelse: Papir/pap

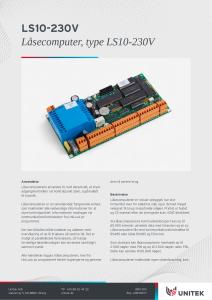

Produktblad for låsecomputer LS10-230V

Låsecomputer-produktblad.pdf

Download

Diagram: Minimum system med CV12

SCH107-01.pdf

System med kun en LS10, styret af en PC. CV12 tilsluttes til PC med USB

Download

Kabelplan for k‐punkt

LS10-Kabelplan.pdf

Download

Kabelplan for k‐punkt

LS10-Kabelplan.xlsx

Download

Diagram: LS10 forbindelse af indlæser og udlæser

SCH107-21.pdf

Indlæseren fungerer som normalt, mens udlæseren altid giver adgang, hvis nøglen er oprettet i k-punktet.

Download

Diagram: Enkeltsidet adgangskontrol med overvågning

SCH107-03.pdf

Enkeltsidet adgangskontrol med overvågning. En karmkontakt registrerer når døren er åben

Download

Diagram: LS10 forbindelse til tyverialarm

SCH107-10.pdf

Adgangskontrollen kan styre tyverialarmen. I pc-program med tilkøbt DAS, kan styring af tyverialarmen konfigureres.

Download

Diagram: LS10-230V med backup

SCH107-06.pdf

LS10-230V med backup. Hvis der ønskes batteri-backup, tilsluttes et 12V blybatteri til batteristikket.

Download

Diagram: LS10 med 24V backup

SCH107-13.pdf

Hvis der ønskes batteri-backup på 24V, kan LS10 forsynes med en stepup-converter (PCB127), der omdanner 12V fra batteriet til 24V

Download

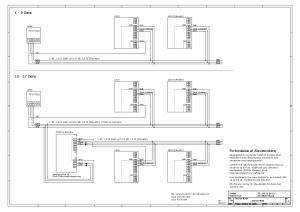

Diagram: System med flere netværksgrupper

SCH107-42.pdf

Pc-programmet skaber kontakt til de respektive k-punkter i en lokalitet gennem en gateway, som danner en netværksgruppe.

Download

Diagram: LS10 med flere læsere

SCH107-02.pdf

Flere læsere på samme LS10.

Download

Diagram: En LS10 forsyner andre LS10

SCH107-43.pdf

En låsecomputer kan forsyne andre låsecomputere med 12V hvis der er plads i dens effektbudget.

Download

Diagram: Dobbeltsidet adgangskontrol

SCH107-04.pdf

Dobbeltsidet adgangskontrol. Der bruges 2 LS10'er på samme dør, hvis der ønskes forskellige adgangsrettigheder ved passage af døren, afhængig af retning.

Download

Diagram: Dobbeltsidet adgangskontrol med overvågning af dør

SCH107-05.pdf

Dobbeltsidet adgangskontrol med overvågning af dør. Der bruges 2 LS10'er på samme dør, hvis der ønskes forskellige adgangsrettigheder ved passage af døren, afhængig af retning. En karmkontakt registrerer når døren er åben. Hvis døren tvangsåbnes, eller efter en åbning ikke lukkes igen, afgives et signal fra lydgiveren.

Download




LS10-230V

Låsecomputer, type LS10-230V

230V låsecomputer for UniLock. Tilslutning af indlæsere og udlæsere. Inkl. 12/24V DC strømforsyning.
