Anvendelse

CV12 er en USB til RS485 konverter, som muliggør kommunikation mellem et multidrop RS485 kommunikationsnet og udstyr med en USB port, som fx en pc.

CV12 er en ægte plug and play USB enhed, som automatisk installeres når den tilsluttes pc’ens USB port. Dette gør at CV12 automatisk virker i UniLock 2.0, når den tilsluttes pc'ens USB port.

CV12 giver fuld galvanisk adskillelse mellem USB og RS485 nettet, så problemer med fejlstrømme og jordstrømme undgås.

CV12 kan let monteres på en væg eller blot placeres ved pc’en.

Features

Simpel, ingen opsætning nødvendig (standard USB driver)

USB forsyning

Galvanisk adskilt USB og RS485

3 meter USB-kabel medfølger

CV12 bruges til half duplex 2-ledet RS485 kommunikation. CV12 sender al kommunikation modtaget fra RS485 nettet videre på USB-bussen.

CV12 forsynes direkte fra USB-bussen. Når CV12 tilsluttes pc’ens USB port, installeres den automatisk af pc’ens operativsystem ved hjælp af operativsystemets standard HID (Human Interface Device) driver. Der skal således ikke installeres specielle drivere til CV12

Syv forskellige kontrollamper indikerer aktuel status for at verificere installationen og lette eventuel fejlfinding betydeligt.

Der medfølger et tre meter langt USB kabel til montering mellem CV12 og pc’ens USB port. I forbindelse med fastmontering af CV12, kan kabinettets bund skrues på fx væggen, før låget monteres.

Det er muligt at anvende flere CV12 samtidigt på pc'en, da CV12 har en indbygget id-switch til identifikation.

Forsyning:: Fra USB-bussen, 200 mA
USB:: Version 2.0
Seriel:: 2-ledet RS485
Baudrate:: 9600 bps
Størrelse:: 160 x 80 x 37 mm, 200 g
Emballage
Størrelse: 220 x 110 x 40 mm
Vægt: 0.05 kg
Materiale: Bølgepapkarton fefco 0427, EU kode: PAP20
Genbrugspct.: 90-98 %
CO2e: 0.05485 kg
Bortskaffelse: Papir/pap

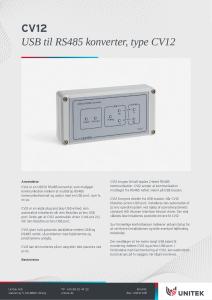

USB til RS485 konverter, type CV12 produktblad

USB--til-RS485-konverter,-type-CV12-produktblad.pdf

Produktdatablad for USB til RS485 konverter, type CV12

Download

Diagram: Minimum system med CV12

SCH107-01.pdf

System med kun en LS10, styret af en PC. CV12 tilsluttes til PC med USB

Download

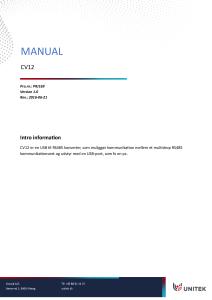

Manual til CV12

man-cv12.pdf

Download

FAQ 1
Genstarter automatisk forbindelse til PC, hvis ingen data modtages (Windows aktiverer lydgiver).

FAQ 2
Hvis Windows afgiver lyd med jævne mellemrum, så kan dette skyldes at Windows afbryder forbindelsen for at spare strøm. Modvirk dette ved at slå Windows USB "Selektiv suspend" fra i Strømstyring.

CV12

USB til RS485 konverter, type CV12

Konverter/Gateway til at skabe USB forbindelse mellem PC-program og låsecomputer RS485-netwærk.
