Anvendelse

Interfaceprint til biometrilæser med hygiejnisk berøringsfri aflæsning af fingre sammen med anvendelse af berøringsfrie kort, QR-koder og PIN-koder.

Features

Overvåget dataforbindelse

Overvåget biometrisk læser

Interfaceprintet anvendes til at tilslutte biometrilæser til låsecomputeren. Når en person identificerer sig ved biometrilæseren sendes data via interfaceprintet til låsecomputeren som en standard UniLock nøglekode. Når låsecomputeren signalerer adgang givet/nægtet eller PIN-kode krævet, sender interfaceprintet dette til biometrilæseren, som viser dette displayet.

Interfaceprintet kan via den fysiske dataforbindelse overvåges for at alarmere, når læsning ikke fungerer korrekt, som fx ikke-funktionel biometrilæser, kabelbrud mv.

Interfaceprintet forsynes direkte fra låsecomputeren og kan indbygges i samme montagekassen som låsecomputeren. Interfaceprintet indeholder flere lysdioder til at vise aktuel status og kommunikation.

Interfaceprint
Forsyning: 8-14 VDC, 90mA
Indgange (LS10): 3 stk. TTL (lysdioder)
Udgange (LS10): 2 stk. åben kollektor (data)
Indgang (Biometrisk læser): 3 stk. TTL
Udgange (Biometrisk læser): 2 stk. intern pull-up til 5 VDC
Særligt: Overvåget dataforbindelse
Særligt: Overvåget biometrilæser
Størrelse: 110 x 80 x 30 mm, 60 g
Emballage
Størrelse: 220 x 110 x 40 mm
Vægt: 0.05 kg
Materiale: Bølgepapkarton fefco 0427, EU kode: PAP20
Genbrugspct.: 90-98%
CO2e: 0,05485 kg
Bortskaffelse: Papir/pap

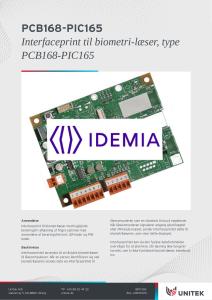

Interfaceprint til biometri-læser, type PCB168-PIC165 produktblad

Interfaceprint-til-biometri-læser,-type-PCB168-PIC165-produktblad.pdf

Produktdatablad for Interfaceprint til biometri-læser, type PCB168-PIC165

Download

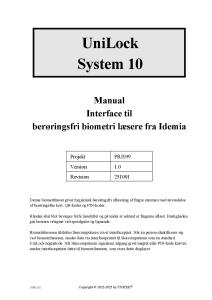

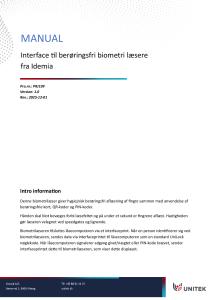

Manual for interface til biometri læser fra Idemia

man-pcb168-pic165-biometri-idemia.pdf

Installations- og brugsmanual for biometrilæser fra Idemia

Download

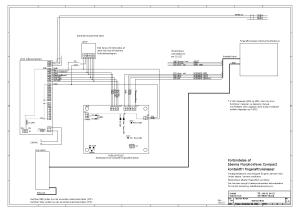

Diagram for biometrisk læser fra Idemia

SCH107-55.pdf

Download
PCB168-PIC165

Interfaceprint til biometri-læser, type PCB168-PIC165

Berøringsfri aflæsning af fingeraftryk
