Anvendelse
Med dette UniLock interface kan man anvende DSRC transpondere som BroBizz, ØresundsBizz mv. i et UniLock adgangskontrolsystem.
Aflæsning af BroBizz, ØresundsBizz mv anvendes hvor der ønskes registrering af køretøjer. Denne registrering kan så danne bases for adgangskontrol, rutekontrol, visitation, parkeringsan-læg mv.
Aflæsning af DSRC transpondere kan anvendes i kombination med andre læseteknologier såsom magnetkort, berøringsfri læser, håndsender, telefonnummerlæser mv., hvilket vil resultere i ét samlet adgangskontrolsystem for såvel køretøjer som personer.
Features
Aflæsning af BroBizz
Aflæsning af DSRC transpondere

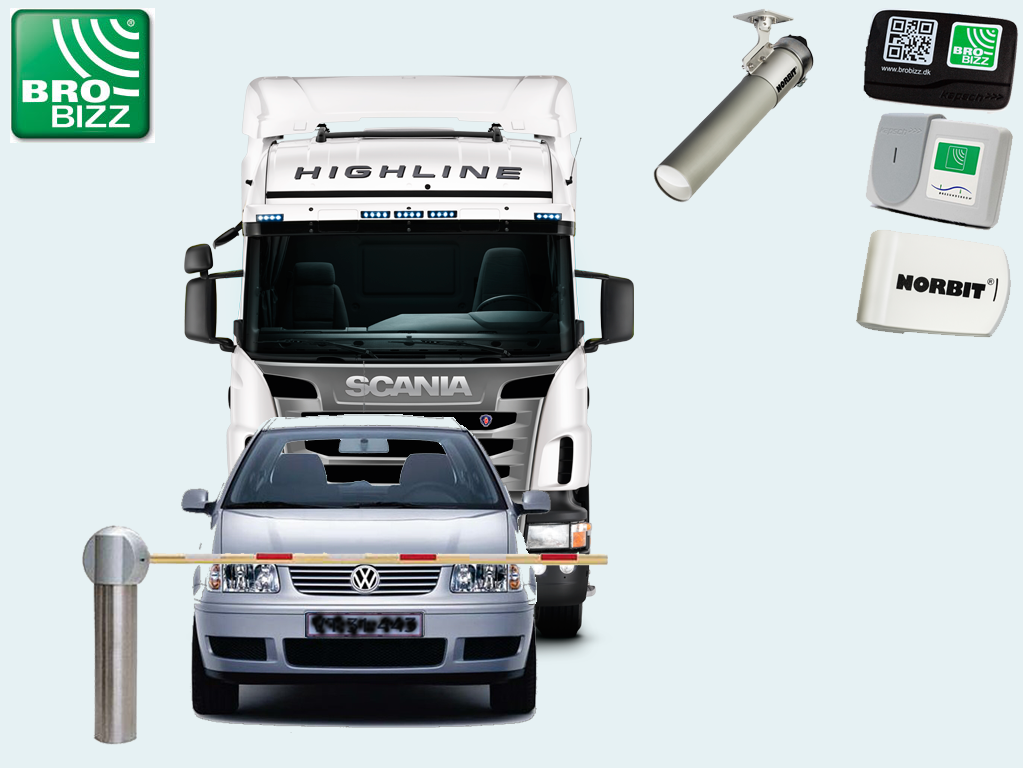

Læsning af BroBizz mv. består af en Norbit RSU (Road Side Unit) FZ58058 DSRC læser, som aflæser DSRC transpondere i køretøjer og sender transponderens serienummer til UniLock interfaceprintet.
Interfaceprintet er monteret som en "læser" på en låsecomputer, hvor interfaceprintet omdanner et aflæst transponder serienummer til en standard UniLock nøglekode og sender nøglekoden til låsecomputeren.
I UniLock programmet oprettes køretøjet på samme simple måde som en almindelig person. Ved blot at indtaste serienummeret aflæst fra DSRC transponderen og tildele adgangsrettighederne, gives der automatisk adgang, når DSRC læseren registrerer køretøjets transponder.
Interfaceprintet forsynes direkte fra låsecomputeren og monteres i samme montagekasse. Interfaceprintet indeholder flere lysdioder til at vise aktuel status.
Interfaceprintet kan via den fysiske dataforbindelse overvåges for at alarmere, når forbindelse til interfaceprintet ikke fungerer korrekt.
| Interfaceprint | |
| Forsyning: | 8-14 VDC, 90mA |
|---|---|
| Indgange (LS10): | 3 stk. TTL (lysdioder) |
| Udgange (LS10): | 2 stk. åben kollektor (data) |
| Interface (Norbit læser): | 2-ledet RS485 |
| Interface (J8): | RS232 (COM port) |
| Indgange (J7): | 2 stk. intern pull-up til 5 VDC |
| Udgange (J7): | 3 stk. |
| Særligt: | Overvåget dataforbindelse |
| Størrelse: | 110 x 80 x 30 mm., 60g |
| Emballage | |
| Størrelse: | 220 x 110 x 40 mm |
| Væg: | 0.05 kg |
| Materiale: | Bølgepapkarton fefco 0427, EU kode: PAP20 |
| Genbrugspct.: | 90-98% |
| CO2e: | 0,05485 kg |
| Bortskaffelse: | Papir/pap |
Interfaceprint til BroBizz læser, type PCB168-PIC152 produktblad
Interfaceprint-til-BroBizz-læser,-type-PCB168-PIC152-produktblad.pdfProduktdatablad for Interfaceprint til BroBizz læser, type PCB168-PIC152

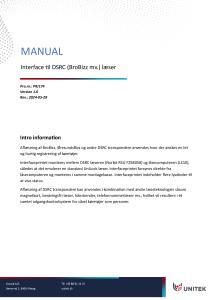

Manual for læser til BroBizz, DSRC mv.
man-pcb168-pic152-dsrc-brobizz.pdfInstallations- og brugsmanual for læsening af BroBizz, DSRC mv.
