Anvendelse

Med dette UniLock interface kan man anvende tredjeparts læsere med Wiegand output i et UniLock adgangskontrolsystem.

Interfaceprintet understøtter tredjeparts læsere med nøgleaflæsning og med PIN-kode tastatur, som således kan parallelkobles med standard UniLock læsere på samme låsecomputer.

Features

Tredjepartslæsere forbindes til LS10

Datarækkefølge: Ikke inverteret (normal byte-order)

Mange formater

Konverterer Wiegand til overvåget Clock/Data

Overvåget forbindelse til LS10

Interfaceprintet er monteret som en standard ”læser” på en låsecomputer, hvor interfaceprintet omdanner gængse Wiegand dataformater til en standard UniLock nøglekode eller tastetryk og sender disse til låsecomputeren.

Interfaceprintet kan helt ekstraordinært styre tredjepartslæserens grønne og røde lysdiode, hvis læseren har mulighed for dette.

nterfaceprintet forsynes direkte fra låsecomputeren og kan monteres i samme montagekasse.

Interfaceprintet indeholder flere lysdioder til at vise aktuel status.

Supporterede Wiegand formater, hvor alle nøgler behandles som standard byte-rækkefølge (ikke inverteret):

  • Tastetryk: 4-bit format og 8-bit format.
  • Nøgler: 32bit og 56bit hvor alle bit anvendes som nøgle (4-7 byte nøgle UID).
  • Nøgler: 26bit, 34bit og 58bit med paritetstjek og data bit anvendes som nøgle (3-7 byte nøgle UID).
  • Rækkefølge for nøgledata er standard (ikke inverteret).
Interfaceprint
Forsyning: 8-14 VDC, 90mA
Indgange (J11): 3 stk. TTL (lysdioder)
Udgange (J11): 2 stk. åben kollektor (data)
Stel (J7): 1 stk.
Forsyning (J7): 10-14 VDC
Indgange (J7): 2 stk. intern pull-up til 5 VDC
Udgange (J7): 3 stk. aktiv = forsyning, inaktiv = stel
Særligt: Overvåget dataforbindelse til LS10 (J11)
Størrelse: 110 x 80 x 30 mm., 60g
Emballage
Størrelse: 220 x 110 x 40 mm
Vægt: 0.05 kg
Materiale: Bølgepapkarton fefco 0427, EU kode: PAP20
Genbrugspct.: 90-98%
CO2e: 0,05485 kg
Bortskaffelse: Papir/pap

Interfaceprint til Wiegand type 3. produktblad

Interfaceprint-til-Wiegand-type-3.-produktblad.pdf

Produktdatablad for Interfaceprint til Wiegand type 3.

Download

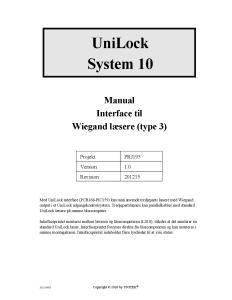

Manual for interface til Wiegand læsere type 3 - Normal byte-order

man-pcb168-pic159-Wiegand-læsere-(type3).pdf

Installations- og brugsmanual for interface til Wiegand

Download

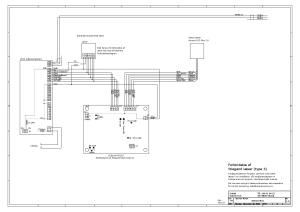

Diagram Wiegand interface type 3 - Nøgledata ikke inverteret

SCH107-51.pdf

Download
PCB168-PIC159

Interfaceprint til Wiegand type 3.

Understøtter mange Wiegand formater i normal byte-order
